Antena Wi-Fi

En este blog veremos como hacer una antena wi-fi casera con cds paso a paso lo primero:

Materiales:


* 2 CD's

* 1 trozo papel aluminio
* Pegante (Pegastik)
* 1 mt cable de cobre desnudo
* Cinta Aislante
* 1 o 2 mts de cable coaxial de RG58
* Conector RP-SMA Macho
* Lamina de aluminio de 3cm x 3cm


Herramientas

* Regla
* Cortafrio
* 2 alicates
* Sharpie
* Pistola silicona




Procedimiento:
1- Se coje el alambre de cobre y se marcan 8 segmentos de 32 milímetros

2- Se dobla el alambre por los segmentos marcados hasta darle forma de 2 rombos

3- Luego se coje un CD y se pone sobre el papel aluminio

4- Se recorta cuidadosamente un molde alrededor del CD

 5- Luego se pegan los 2 Cd's con el aluminio en el medio

6- Se corta el aluminio del centro de los CD's cuidadosamente

7- Ponchar el cable RG-58 con

 Conector RP-SMA Macho

8- Cojer la lamina de aluminio y abrirle los huecos de forma que quede de la siguiente manera

9- Se abren los huecos al cd con un cautil a la medida de los huecos de la lamina de aluminio

10- Se atornilla la lamina de aluminio a los CDs

11- Meter el cable RG-58 por el medio del CD y soldarlo a la mariposa de cobre que quede de la siguiente manera

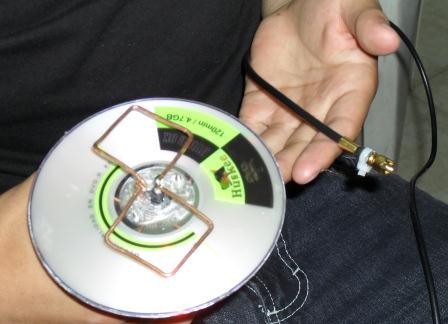

Hemos terminado nuestra antena ahora a probarla...

Los resultados fuueron increibles funciono mejor de lo que esperabamos espero que este blog les haya servido.
